사무실에 에어컨이 들어오는 것을 보니, 벌써 여름을 느끼게 하는군요.
오래전에 구입해서 듣고 있던 리시버 중 MAC 4100 리시버 뒷부분에 SCOPE 단자가 있는데, 한개의 단자는 Horizontal 다른 한개의 단자는 Vertical 단자로 표기되어 있습니다. 오래된 기종의 튜너 또는 리시버를 보면 간혹 이런 종류의 단자를 볼 수 있었습니다. 전부 확인해 보지는 않았지만 MAC 4100 리시버와 REVOX B 780 모델에 이런 스코프 단자가 있습니다. 그간 크게 신경쓰지 않고 Marantz 튜너나 리시버에 있는 스코프와 유사한 기능과 파형 형태일 것이라 생각하고만 있었습니다.
지난해 연구실의 소형 Oscilloscope 를 보고 MAC 4100 리시버의 스코프 단자에 연결해 봐야 겠다고 생각하고 있었는데, 몇일전 갑자기 생각이 나서 연결해 보았습니다. 연결한 스코프는 휴대용으로 일반적으로 간편하고 저렴하게 사용되는 간이 측정용 오실로스코프입니다.

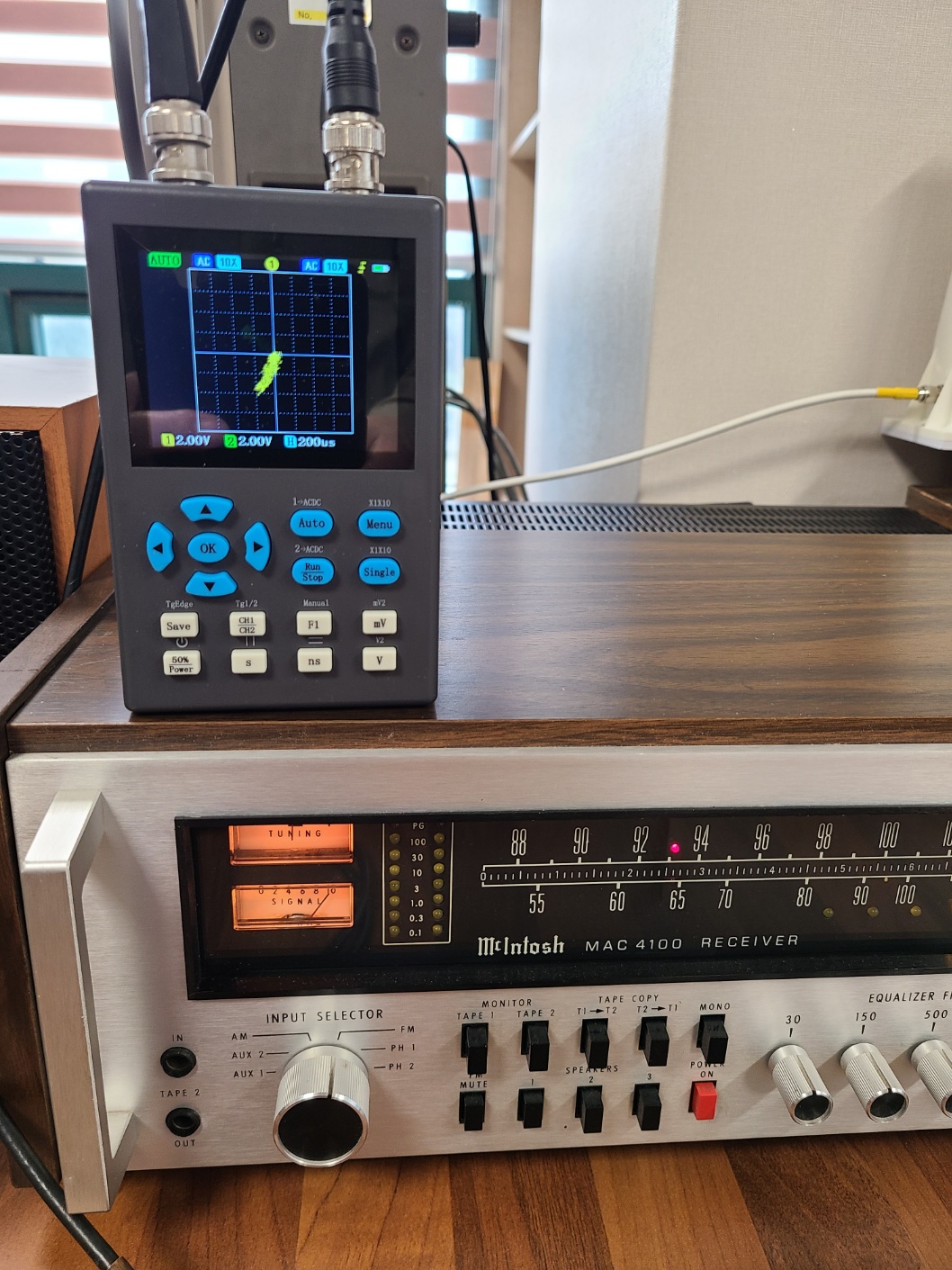

이 스코프는 보통 파형이나 멀티메터도 사용할 수 있는 복합기능을 갖는 스코프이며, 2개의 입력채널을 갖고 있어서 수평, 수직 파형을 입력할 수 있습니다. 즉 X-Y 입력 모드로 변경해서 MAC 4100 스코프 출력을 연결해 보았는데,. 마란츠 튜너나 리시버에서 봐오던 파형과 차이가 많습니다. 아마 마란츠는 TUBE형 아날로그 CRT이며 본 스코프는 디지털 방식의 LED Display 인데 이러한 차이로 나타나는 현상인지 아니면 제가 설정을 잘못했는지 모르지만, 마란츠 리시버의 파형이 확실히 리얼하고 파형을 이해하는데 더 좋습니다.
시간이 되면 연구실 창고에 있는 구형의 CRT 오실로스코프를 사용해서 파형을 한번 시연해 보면 좋을 것 같습니다만, 크기도 크고 동작이 되는지 확인해야 되는 상황이라 시작하기가 쉽지 않습니다. 아무튼 MAC 4100리시버 파형 출력의 주파수와 입력전압, 트리거 타입과 레벨을 수차례 조정해 보았으나 본 동영상에 보이는 것이 그나마 가장 좋을 파형이었습니다. 원래 매킨토시 리시버 파형이 이렇게 나타나도록 설계되었는지? 아니면 스코프가 잘 못 설정되었는지 알 수가 없군요. REVOX B780 리시버의 스코프 단자는 DIN 타입이라 이것도 한번 시험해 보려 합니다.
++ CRT 진공관 스코프를 이용한 추가시험 : 2023.06.12 ++
진공관 타입의 오실로스코프의 수평/수직 단자에 MAC 4100 리시버의 스코프 출력을 입력해서 오실로스코프의 파라메터를 변경해 가면서 시험해 봤습니다만, LED Display 타입과 큰 차이점은 느끼지 못했습니다. 아마도 전문 Wave Form Monitor 를 이용하지 않고서는 재대로 된 스테레오 음성파형은 얻을 수 없을 것 같은 느낌입니다.
MAC 4100 리시버를 갖고 계신 분들은 스코프 단자를 이용하여 정형화되고 표준적인 Waveform 파형을 구현해 보시고 좋은 정보가 있다면 공유해 주시기 바랍니다.
