(주)스펙트럼라이프에서는 2026년 실외용 FM 안테나(모델명 : ADX-FM2)를 생산하여, 5월부터 회사 쇼핑몰과 인터넷 쇼핑몰(네이버 스마트스토어, 쿠팡, 옥션, G마켓, 11번가 등)에서 공급을 시작합니다. 우리나라에서 FM 방송을 청취하는 인원은 갈수록 줄어드는 여건에서 지상파 방송안테나를 지속적으로 생산하는 것은 쉽지 않습니다만, 본 제품은 회사 창립 30년(법인창업 29년)을 기념하기 위해 진행되었으며, FM 안테나의 기본개념인 레퍼런스-다이폴(Reference Dipole)을 기준으로 개발되었습니다. 또한 본 제품은 당사 엔지니어들이 직접 안테나 본체(ABS)를 CNC로 가공하는 등 대다수 주요 부품은 수제작 공급됩니다.

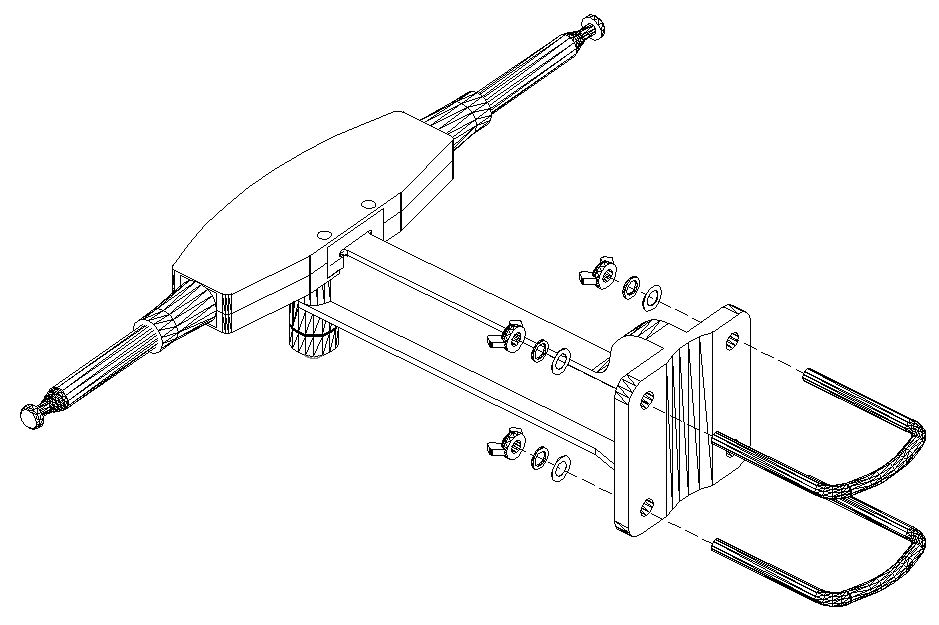

이번에 생산된 안테나는 제품관리, 운송 및 설치의 편리성을 위해 안테나 소자는 스텝 방식(일명 텔레스코픽)을 사용하였으며, 안테나 브라켓은 수평설치를 기본으로 하되 수직으로도 편리하고 간편하게 설치될 수 있습니다. 또한 이 안테나 브라켓은 고강도 PC 플라스틱으로 사출된 것으로 현재 스펙트럼안테나 제품인 캠핑차량이나 선박에 사용되는 옴니-마스터 무지향 안테나 및 가정용 실외용 LP410P 안테나 제품에 오랫동안 이용되어 성능, 품질과 신뢰성이 인증된 브라켓 사용하고 있습니다.
본 ADX-FM2 모델은 ADX-FM 의 장단점을 고려하게 제작된 제품으로 FM 대역(88~108MHz)의 균일한 수신성능은 ADX-FM 보다 다소 부족할 수 있으나, FM 방송수신에 있어 기술 응용적인 부분에서는 유리한 부분이 없지 않습니다. 특히 남해안 지역의 일본방송(76~95MHz) 청취하시는 분이나 70~800 MHz 대역의 각종 무선신호(HAM, radio Monitoring, AIR band, Marine band, PB band, Digital TV band, 등)를 간단하게 모니터링하고자 하는 분들에게는 안테나 소자를 조정하여 해당 주파수를 수신할 수 있는 특징을 갖고 있는 제품입니다.

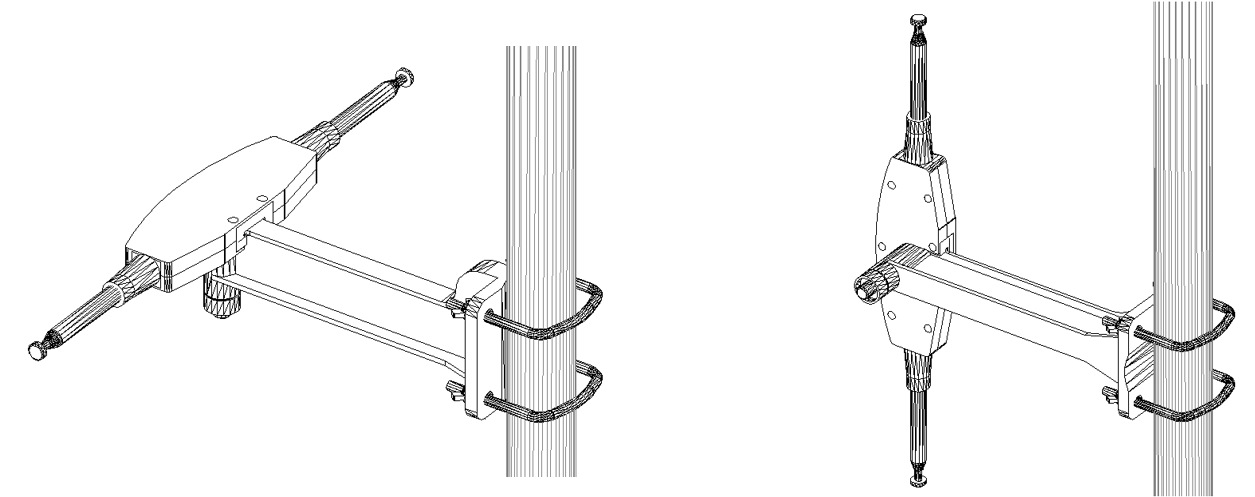

ADX-FM2 실외용 FM 안테나는 우리나라의 일반적인 아파트 환경에 적절하게 설치할 수 있는 브라켓 구조를 갖고 있습니다. 아파트 베란다 난간의 구조와 주변 여건에 따라 수평이나 수직으로 쉽고 간편하게 설치할 수 있습니다.
베란다 난간에 설치할 경우 안전사고에 유의해야 하며, 특히 너트 및 볼트가 지상으로 떨어지지 않고록 유의해야 합니다.
설치 단계에서는 안테나 소자를 모두 접고(안테나 소자길이 최소화된 상태-포장 길이 참조) 설치한 후 안테나 소자를 천천히 조심스럽게 길게 빼면 됩니다. 전체의 소자 단수는 7단이며 양쪽 모두 동일한 소자 단수와 길이를 갖고 있습니다. (사용설명서 참조)

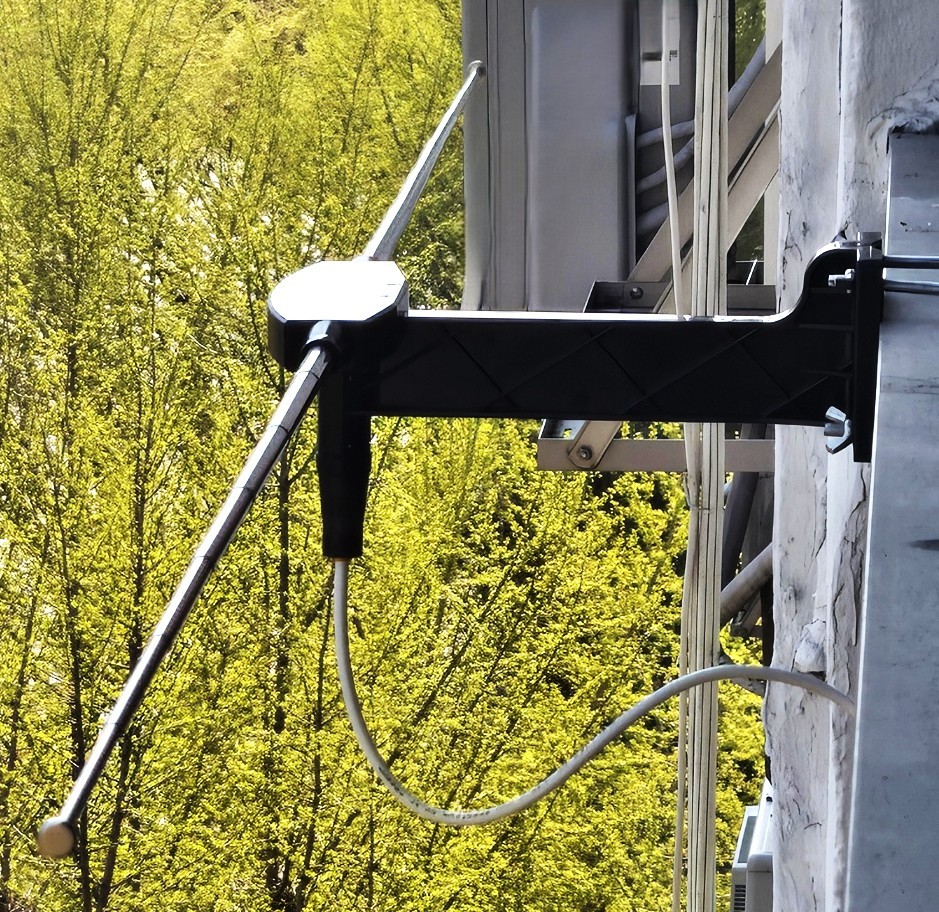

베란다 철재 구조물이 안테나 소자에 닫지 않도록 적당한 간격을 두고 설치하는 것이 좋습니다. 또한 빗물이 케이블을 타고 내부로 인입되지 않도록 케이블은 U자형으로 설치하는 것이 좋습니다.(사진참조)
FM 방송은 모두 수평편파로 송출하고 있으므로 수평으로 설치하는 것이 기본입니다. 물론 FM 방송을 차량에서 청취하는 분들을 위해 기간송신소는 대다수 수평과 수직으로 송출할 것으로 예상되고 있습니다. 따라서 수평으로 안테나 설치가 불가하거나, 수평으로 설치했는데 방송국 송신소 방향과 일치되지 않아 신호세력이 다소 미약하여 잡음이 있을 경우 수직으로 설치해 수신신호를 비교해 볼 수 있습니다.
주변에 고층건물이 없는 주택옥상이나 지상에 수평으로 안테나를 설치하여 송신소 방향으로 안테나를 지향시키면 신호세력이 크게 증가되어 수신되는 장점이 있습니다. 물론 이 경우에는 한 곳의 송신소 신호만 잘 받을 수 있습니다.
수직으로 설치한다면, 특정한 FM방송 송신소 뿐만 아니라, 주변의 다양한 방향에서 송출하고 있는 주파수를 수신할 수 있는 장점이 있습니다. 만일 주변의 송신소가 수평 뿐만아니라 수직으로도 송출하고 있다면 수직인데도 불구하고 수평과 동일한 수신신호를 얻을 수 있습니다.
이와같이, 본 안테나는 수직이나 수평 등으로 설치할 수 있어 도심의 아파트나 주택 등 협소한 공간에도 원활하게 설치될 수 있는 장점이 있으며, 안테나 전체 부피가 작아 사용자의 환경에 따라 어느 곳에서나 설치할 수 있습니다. 특히 실외설치가 불가할 경우 실내에 설치에도 큰 어려움이 없을 정도의 안테나 부피와 크기를 갖고 있습니다.
ADX-FM2 모델은 수신 주파수 대역을 조정할 수 있는 장점이 있습니다. 기본적으로 7개 모든 소자를 길게 당겨서 수신하게 되면 75~95 MHz 수신대역를 갖게 되며, 안테나 소자의 마지막 끝단(7번 소자)를 조정하면 75~108 MHz 대역을 조정할 수 있습니다. 그렇다고 해서 95~108MHz 대역이 수신되지 않는 것은 아닙니다. 따라서 일반적으로는 모두 오픈해서 수신해도 크게 문제될 것은 없습니다.
그러나, 좀 더 FM 수신신호 효율을 높이기 위해 아래 1)~3)과 같이 세밀하게 조정하는 방법도 있습니다.(전문 설치 및 조정용)

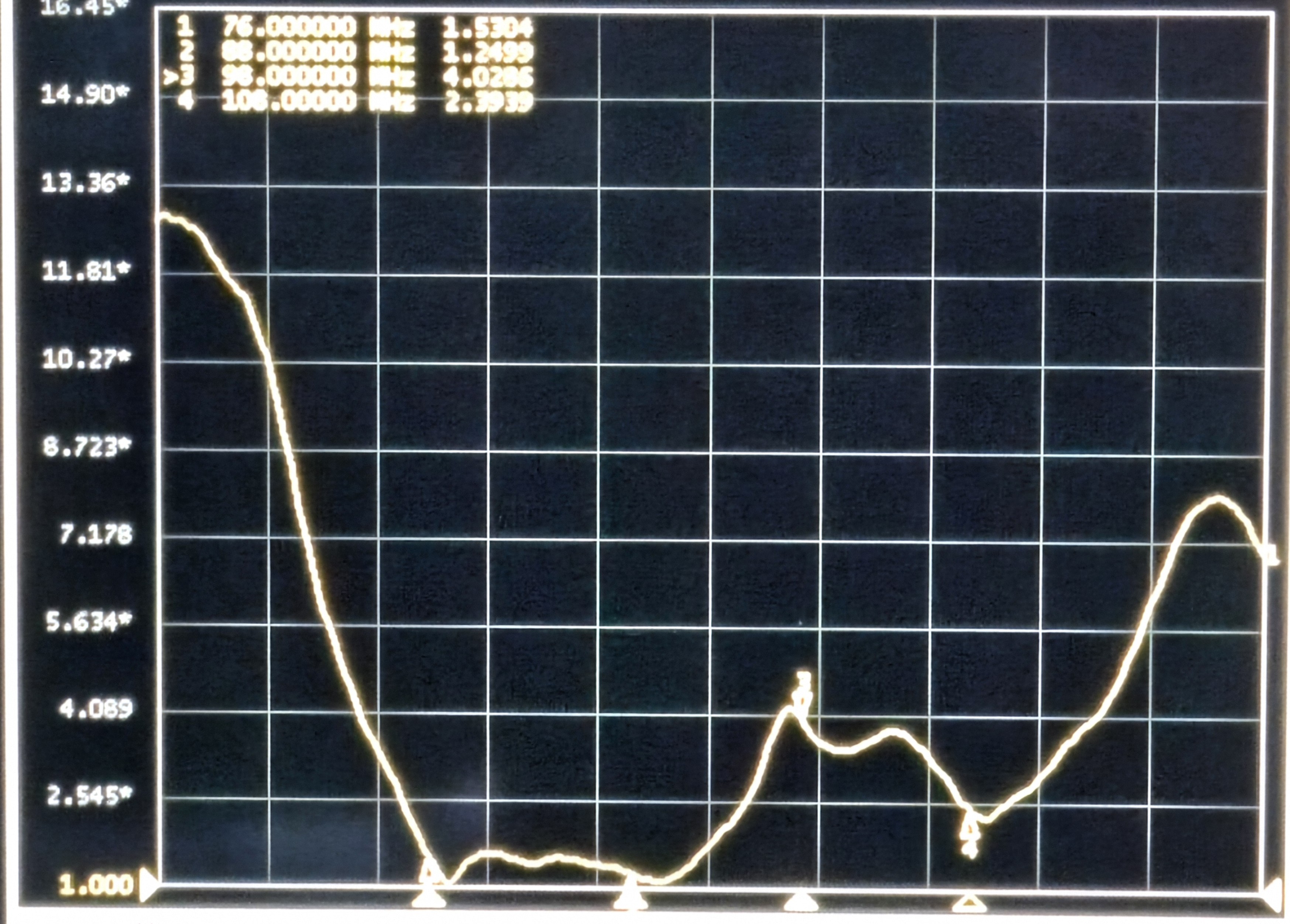

1) FM 낮은 대역(88~95MHz)를 수신하려면 안테나 7번 소자를 전부 오픈(빼어냄)시켜서 수신하면 됩니다. 이 경우에는 76~95 MHz 대역에 안테나가 튜닝됩니다. 물론 우리나라의 주파수 만을 생각한다면 2~3cm 줄이는 것이 더 좋을 수 있습니다.

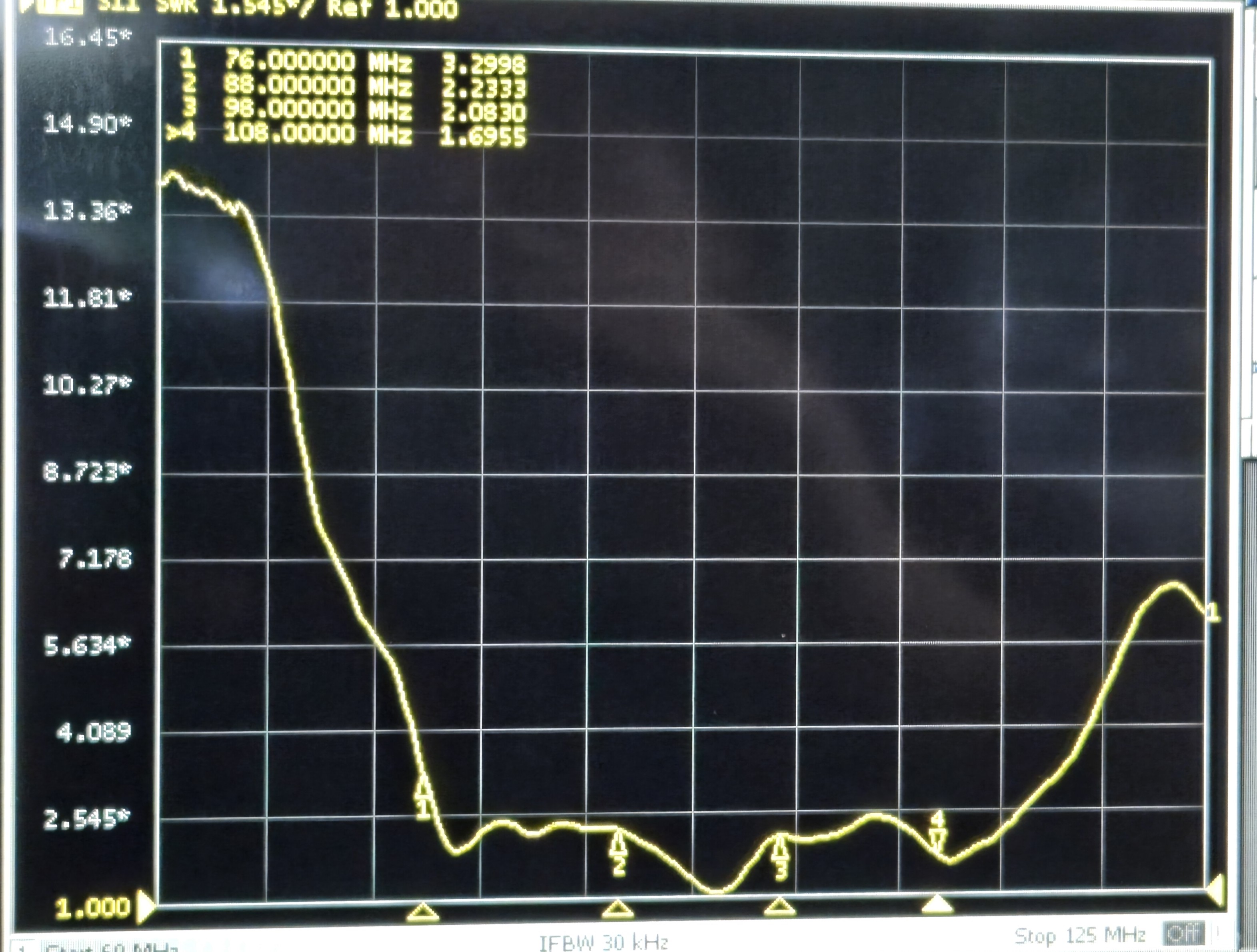

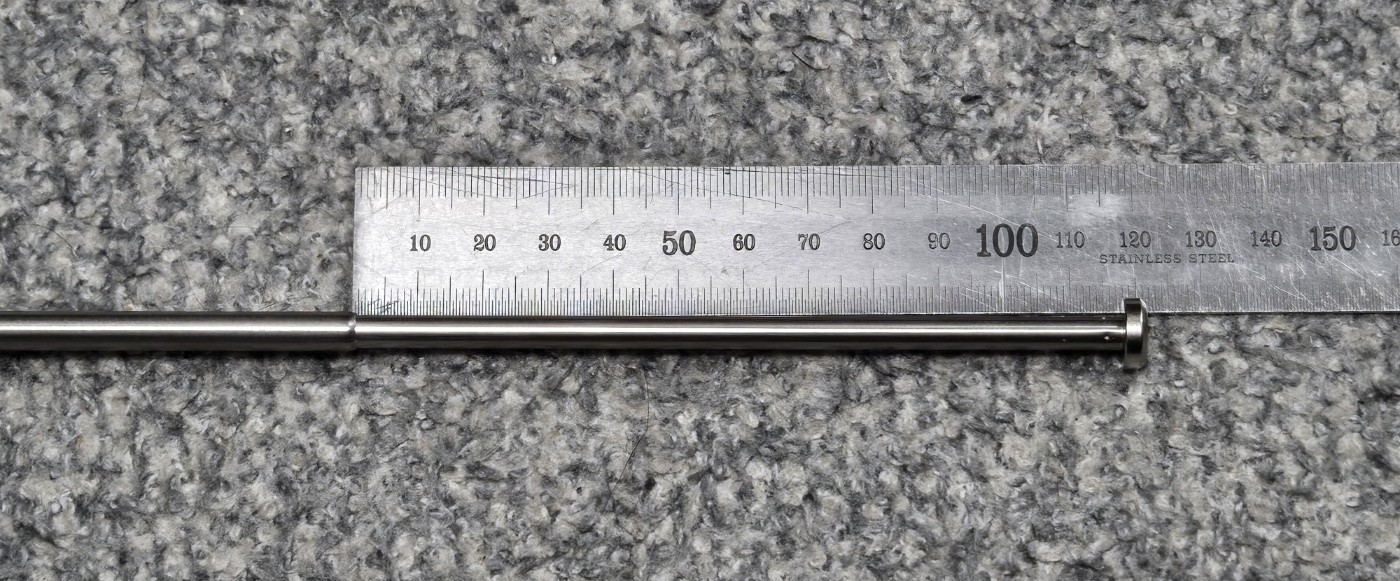

2) FM 중간대역 (98 MHz 기준, 상하 5MHz) 주파수를 수신하고 계신다면 7번째 소자 12cm중 6cm 정도만 당겨서 사용하는 것이 좋습니다. 물론 이 경우에는 88~108 MHz 전 대역을 수신하는데 가장 적합한 방법입니다.

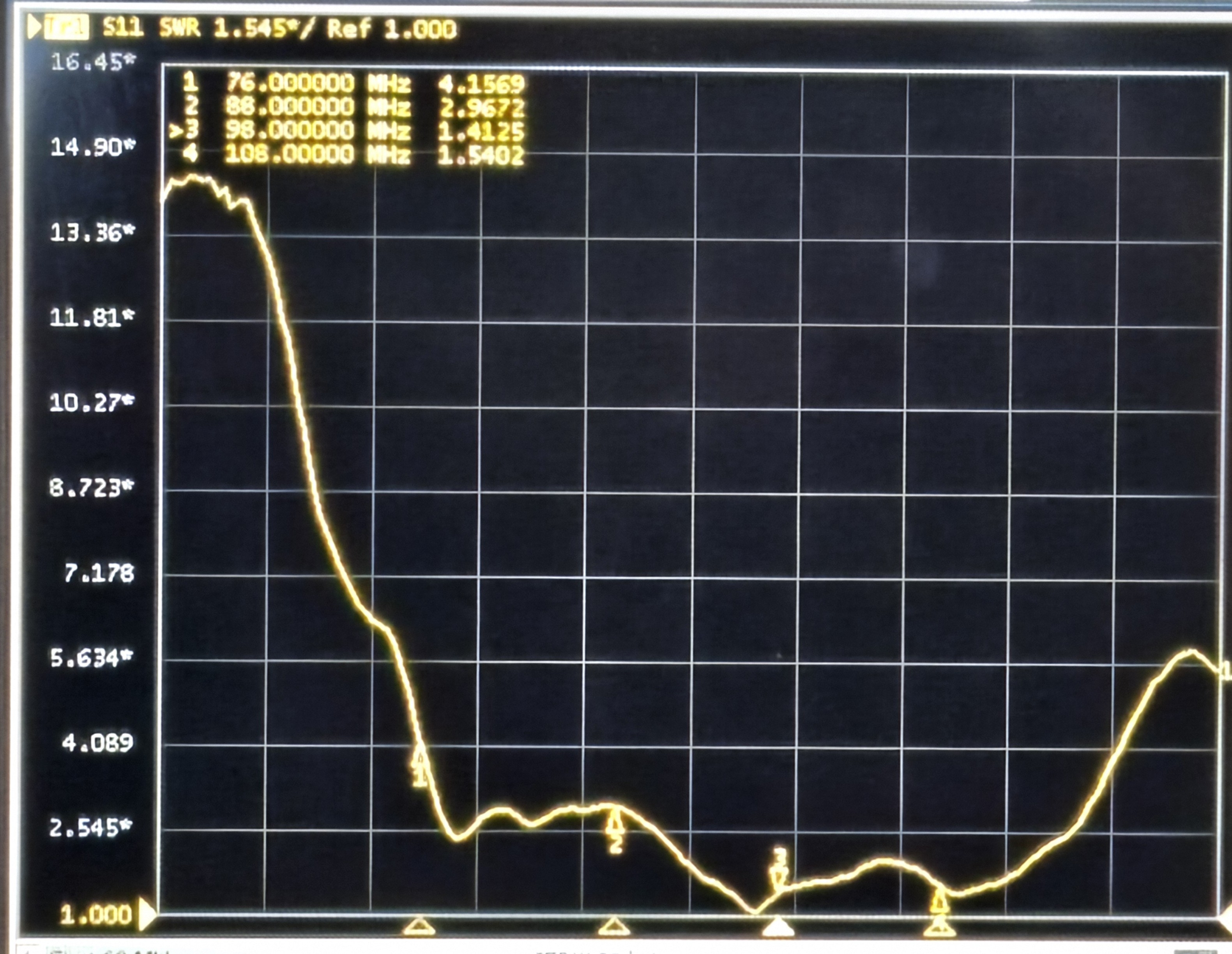

3) FM 높은 대역(95~108 MHz)을 수신하고 계신다면, 7번째 소자를 모두 닫으면 됩니다. 즉, 1번째 소자에서 6번째 소자까지만 당겨서 빼어내고 나머지 7번 소자는 닫힌 상태로 수신하는 방법입니다.
안테나를 설치한 후, 안테나에 케이블 연결하고 케이블을 내부에 설치할 때,
1) 케이블을 타고 실내로 빗물이나 습기가 인입되지 않도록 케이블을 잘 정리합니다.(U자형 케이블 정리)
2)케이블을 설치(포설)할때 케이블을 벽이나 모서리로 설치할 때 90도 직각으로 꺽이지 읺도록 하고, 케이블을 둥근모양(직경이 10cm 이상)으로 설치해야 합니다. 케이블을 직각으로 설치하면 손실이 발생될 우려가 높습니다.
3) FM튜너, 리시버 또는 라디오에 안테나 연결할 때, ADX-FM2 안테나의 커넥터는 우리나라 표준인 F-type 커넥터(일반 TV 용 커넥터)와 동일합니다만, 외국산 튜너, 리시버 라디오의 경우 안테나 커넥터 규격이 다를 수 있습니다. 따라서 구입하기 전 또는 구입후 판매점에 확인하여 젠더를 함께 확보하면 됩니다.
4) 안테나를 튜너, 리시버 또는 라디오에 연결한 후, 깨끗하고 안정적인 FM 방송이 수신되도록 조정이 필요합니다. 안테나 연결 후 FM 방송 고유의 스퀠치 잡음(쏴~하는 소리, 배경잡음)이 있을 경우 안테나 위치 조정으로 해소되지 않으면 신호증폭기(HDB-FM) 사용을 고려해야 하며, 특성 음성신호에 반복적 클릭성 잡음이 발생될 경우에는 주변 건물 등에 의한 반사파 잡음의 원인일 수 있으므로 안테나 설치 위치, 방향 등을 세밀히 조정하여 잡음을 최소화 되도록 조정이 필요합니다.
추가적인 정보는 사용설명서를 참조해 주시기 바랍니다.
**추후 ADX-FM2 안테나 제품의 설치. 수신 및 이용에 관련된 정보를 이곳에 더 올릴 예정입니다. 감사합니다.
(주)스펙트럼라이프 안테나 파트
